【局部放電測試儀】變壓器局部放電試驗方法
1.0.1 電壓等級為110kV及以上的變壓器應進行長時感應電壓及局部放電測量試驗，所加電壓、加壓時間及局部放電視在電荷量符合下列規定：
三相變壓器推薦采用單相連接的方式逐相地將電壓加在線路端子上進行試驗。

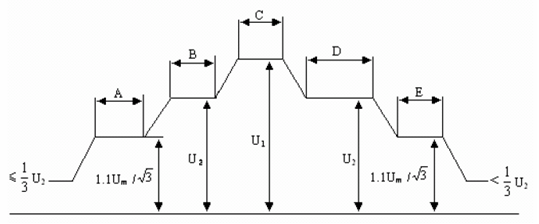

施加電壓應按 圖1.0.1所示的程序進行。
圖1.0.1變壓器長時感應電壓及局部放電測量試驗的加壓程序
注：A=5min；B=5min；C=試驗時間；
D≥60min(對于Um≥300KV)或30 min(對于Um＜300KV)；E=5min
在不大于U2 /3的電壓下接通電源；
電壓上升到1.1Um /√3 ，保持5min，其中Um 為設備最高運行線電壓；
電壓上升到U2 ，保持5min；
電壓上升到U1 ，其持續時間按GB50150-2006《電氣裝置安裝工程 電氣設備交接試驗標準》 的7.0.13條第4項的規定執行；
試驗后立刻不間斷地將電壓降到U2 ，并至少保持60 min（對于Um ≥300kV）或30min（對于Um＜300kV），以測量局部放電；
電壓降低到1.1Um /√3 ，保持5min；
當電壓降低到U2 /3以下時，方可切斷電源。
除U1 的持續時間以外，其余試驗持續時間與試驗頻率無關。
在施加試驗電壓的整個期間，應監測局部放電量。
對地電壓值應為：
U1 =1.7Um /√3 (1.0.1)
U 2 = 1.5Um /√3 或1.3Um /√3 ，視試驗條件定。
在施加試驗電壓的前后，應測量所有測量通道上的背景噪聲水平；
在電壓上升到U2 及由U2 下降的過程中，應記錄可能出現的局部放電起始電壓和熄滅電壓。應在1.1Um /√3 下測量局部放電視在電荷量；
在電壓U2 的第一階段中應讀取并記錄一個讀數。對該階段不規定其視在電荷量值；
在施加U1 期間內不要求給出視在電荷量值；
在電壓U2 的第二個階段的整個期間，應連續地觀察局部放電水平，并每隔5min記錄一次。
如果滿足下列要求，則試驗合格：
試驗電壓不產生忽然下降；
在U 2 = 1.5Um /√3 或1.3Um /√3 下的長時試驗期間，局部放電量的連續水平不大于500pC或300 pC；
在U2 下，局放放電不呈現持續增加的趨勢，偶然出現的較高幅值的脈沖可以不計入；
在1.1Um /√3 下，視在電荷量的連續水平不大于100pC。
注：Um 為設備的最高電壓有效值。
1.0.2 試驗方法及在放電量超出上述規定時的判斷方法，均按現行國家標準《電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣氣隙》GB 1.94.3中的有關規定進行。信息整理：www.haofa66.com
