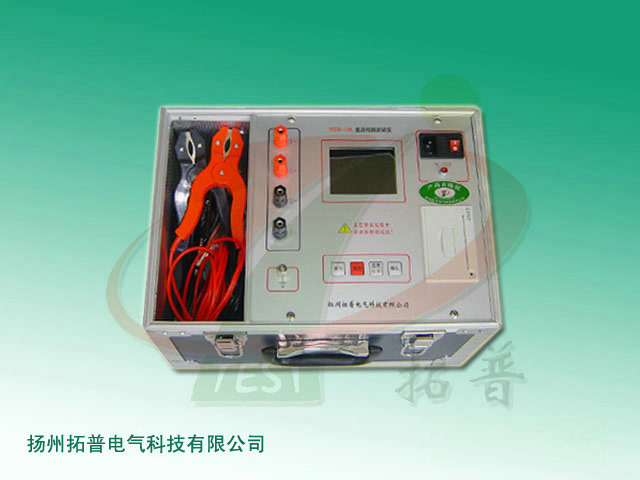

全自動變壓器直流電阻測試儀是將單相、三相同時測試、自動助磁法集于一體的測量大型電力變壓器直流電阻的快速測試儀。該儀器是使用較小電流快速測量三相五柱低壓內部角接大型變壓器直流電阻較理想的測試設備。
主要特點
1、可以一次將高、低壓電流、電位測試線全部接到變壓器上，測試過程中不用再倒測試線；
2、對于有中性點星型接法的繞組測試，可以采取三相同時測試的方式測試A0、B0、C0相的電阻值，大大節省測試時間；
3、對于三相五柱低壓內部角接變壓器的低壓側測試時，可以采用自動助磁的方法，測試速度快；
4、可以顯示、打印變壓器的高、中、低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值數據；
5、具有完善的反電勢保護功能；
6、儀器可以長久存儲測試數據，還可以使用優盤存儲數據；
7、儀器具有適應溫度寬、精度高、防震、抗干擾、攜帶方便等特點。
主要技術指標及使用條件
1、技術指標
測試電流：
三相測試：5A 1A 兩檔
測試范圍：5A：10mΩ ~4Ω
1A：1Ω ~20Ω
分相測試：10A 5A 1A 三檔
測試范圍：10A： 500.0uΩ ~1Ω
5A： 10mΩ ~4Ω
1A： 1Ω ~20Ω
分辨率：0.1uΩ
準確度： ±（0.2%+2字）
外型尺寸：420mm×330mm×210mm
重量： 12kg
2、使用條件
環境溫度 －10℃ ～ 50℃
環境濕度 ≤ 85％RH
工作電源 AC220V ± 10%
電源頻率 （50±1）HZ
信息整理：揚州拓普電氣科技有限公司
