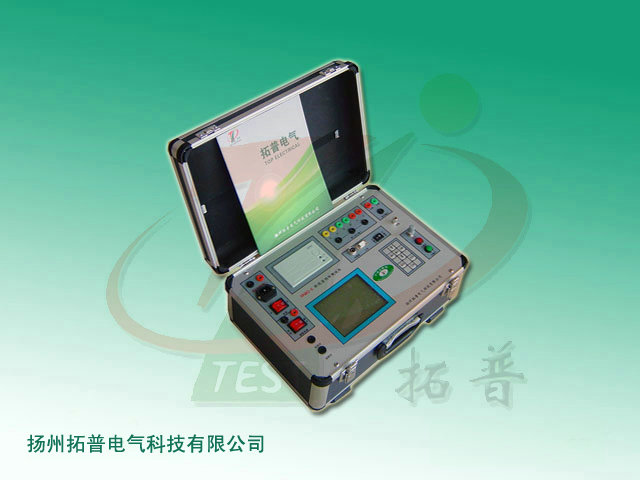

高壓開關動特性測試儀是為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以ARM7為核心進行采樣，處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字，圖表顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。
主要測試項目及功能
◆12個斷口的固有分、合閘時間
◆重合閘時間
◆分、合閘*大不同期性
◆剛分、剛合速度 ◆、 彈跳時間及幅度
◆開關開距及開關超行程（真空開關預置開關行程）
◆分、合閘平均速度
◆顯示、打印速度一距離曲線
技術指標
◆時間測量
同時可測量斷口數：≤12個
測定過程整定時間：0～6秒
分辨率：0.1ms
◆開關開距、開關超行程、彈跳幅度測量
量程：＜1000mm
分辨率：1mm
◆測量誤差
時間測量誤差：±1%
行程測量誤差：±1%.
◆速度測量范圍：0～20m/s
◆內置電源
輸出電壓：20V～230V
誤差：1%
◆工作條件
工作電壓：AC220V±10%
頻率：50Hz
功耗：≤60w
使用環境溫度：0～40°C
使用環境濕度：≤90%RH
信息整理：揚州拓普電氣科技有限公司
