電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題，電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中，電壓互感器二次導線壓降引起的計量誤差往往是*大的。電能計量裝置檢定規程《SD109－83》和有關技術法規，對電壓互感器二次回路壓降引起的誤差均有規定，必須準確、快速、方便、可靠地測量出來。
技術參數
1). PT二次負荷測試
——導納測量范圍:0.1ms—50.0ms
——導納測量準確度:
2±(1%×X+1%×Y±X=D個字)
2±(1%×X+1%×Y±Y=D個字)
2個字——儀器的量化誤差
注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保持居中。
2). 電壓表頭：0.5%
3) . CT二次負荷測量
——阻抗測量范圍：0.1Ω—50.0Ω
——阻抗測量準確度：
2±(1%×X+1%×Y±X=D個字)
2±(1%×X+1%×Y±Y=D個字)
2個字——儀器的量化誤差
4).電流表頭：1%

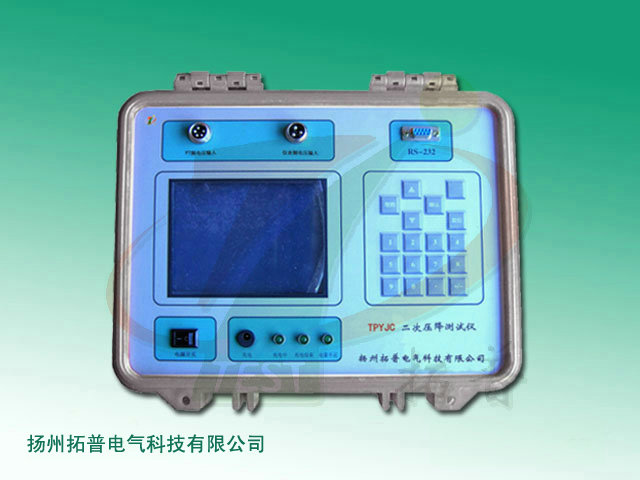

附：電流互感器二次回路負載測試儀詳細介紹
采用電子式原理線路結合DSP技術采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示?？梢詫?shí)現三相三線，三相四線、單相全自動測量。電流互感器二次壓降測試儀采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。
功能特點
1、采用電子式原理線路結合DSP技術采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示。
2、數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
3、可以實現三相三線，三相四線、單相全自動測量。
4、采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。
技術指標
1、測量范圍
比差：0.001%～19.99%
角差：0.01' ～599'
2、分辨率
比差：0.001%
角差：0.01'
3、基本誤差
ΔX=(1%×X+1%×Y±2個字)
ΔY=(1%×X+1%×Y±2個字)
4、電壓表頭準確度：0.5%
5、工作范圍電壓：(50～120)V
6、儀器指示動作值(提示錯誤)誤差
比差大于20%或角差大于600'
電壓：<2.0V
信息整理：揚州拓普電氣科技有限公司
