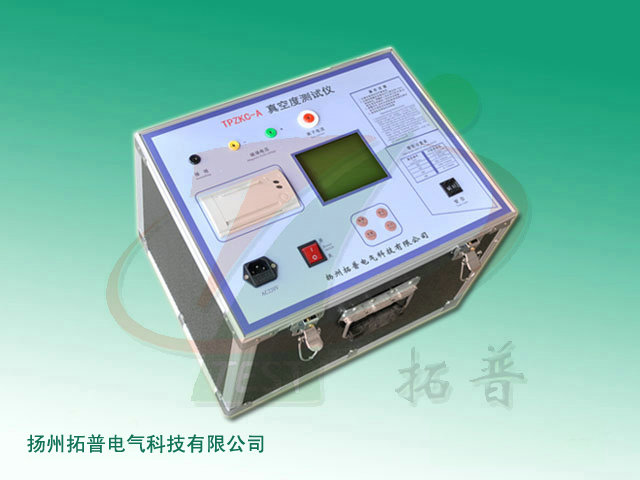

真空開關真空度測試儀是升級改進后的真空度檢測儀器。該設備具有穩定性更好，智能化程度更高，測試精度更高的特點。
真空斷路器判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2～10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。該真空度測試儀采用勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。
該真空開關真空度測試儀的突出特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、鐵路、煤炭、紡織等使用真空開關的部門。
工作原理
將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流-真空度曲線而獲得該管型的真空度。
在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回?cái)嗦菲餮b置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
技術參數
1、檢測對象：各種型號真空開關管
2、檢測方法：采用勵磁線圈進行真空管的不拆卸測量
3、適用范圍：本儀器為一機多用型，可測多種型號真空開關
4、檢測范圍：10-5～10-1 Pa
5、測量精度：10-5～10-4 Pa，10%
10-4～10-3 Pa，10%
10-3～10-2 Pa，10%
10-2～10-1 Pa，10%
6、磁場電壓：1700V
7、脈沖電場高壓：30kV
8、測試真空度時開關管開距：正常使用開距
9、使用環境：-20℃～40℃
10、采樣器：磁控線圈
