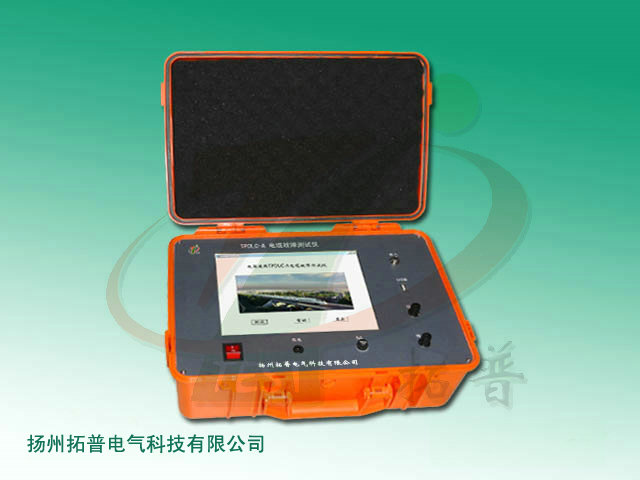

高壓電纜故障測試儀采用專業技術設計制造，所有高阻故障波形均呈現為簡單的低壓脈沖波形，判斷故障距離輕松愉快。該電纜故障測試儀主要設計用于各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障的檢測。
功能特點
1、可檢測35kV以下等級電纜的高、低阻故障，適應面廣。
2、具有方便用戶的軟件和全中文菜單，按鍵定義簡單明了，測量方法簡單快速。
3、檢測故障成功率、測試精度及測試方便程度優于國內同類檢測設備。
4、觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5、具有安全的采樣高壓保護措施，儀器在沖擊高壓環境中不會死機和損壞。
6、無測試盲區。
7、內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
8、具有測試波形儲存功能：可將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。
9、能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
技術參數
1、測試方法：低壓脈沖、高壓閃絡、速度測量
2、沖擊高壓：低于35kV電力電纜
3、數據采樣速率：80MHz、40MHz、20MHz、10MHz
4、測試距離：＞30km
5、讀數分辨率：1m
6、系統測試精度：小于50cm
7、測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
8、內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。
9、工作條件：環境溫度：-10℃～+45℃
相對濕度：90%。
