產品概述

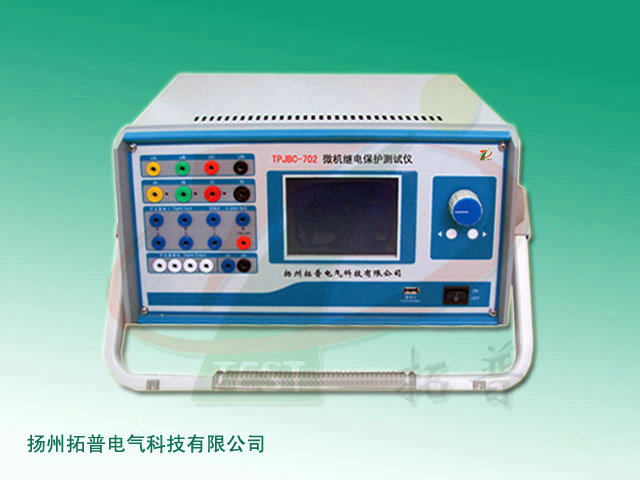

    TPJBC-702 微機繼電保護測試儀采用高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
    該三相微機繼電保護測試儀具有標準的四相電壓、三相電流輸出，可方便地進行各種類型保護試驗。單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定。開機即可使用，操作方便快捷。

主要特點
1、標準的3相電流4相電壓輸出：具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三相可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便：單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3、雙操作方式，聯接電腦運行：通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4、軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5、開關量接點豐富：繼電保護測試儀為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6、大屏幕LCD顯示屏：本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7、自我保護：采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8、具有獨立專用直流電源輸出：裝置設有一路110V 及 220V專用可調直流電源輸出。
9、性價比高：屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

技術參數
1、交流電流輸出
   輸出精度  繼電保護測試儀：0.5級
   相電流輸出（有效值）：0～40A
   三并電流輸出（有效值）：0～120A
   相電流長時間允許工作值（有效值）：10A
   相電流輸出功率：420VA
   三并電流大輸出時大輸出功率：900VA
   三并電流大輸出時允許工作時間：10s
   頻率范圍（基波）：20～1000Hz
   諧波次數：1～20 次

2、交流電壓輸出
   輸出精度：繼電保護測試儀：0.5級
   相電壓輸出（有效值）：0～120V
   線電壓輸出（有效值）：0～240V
   相電壓/線電壓輸出功率：80VA/100VA
   頻率范圍（基波）：20～1000Hz
   諧波次數：1～20次

3、直流電流輸出
   輸出精度：0.5級
   電流輸出：0～±10A/每相，0～±30A/三并
   輸出負載電壓：20V

4、直流電壓輸出
   輸出精度：0.5級
   相電壓輸出幅值：0～±160V
   線電壓輸出幅值：0～±320V
   相電壓/線電壓輸出功率：70VA/140VA

5、開關量輸入：7路
   空接點：1～20mA，24V
   電位接點接入：“0”：0～+6V；“1”：+11V～+250V
   開關量輸出：2對
   DC：220V/0.2A；AC：220V/0.5A

6、時間測量：
   測量范圍：0.1ms～9999s
   測量精度：0.1mS
