產品簡介

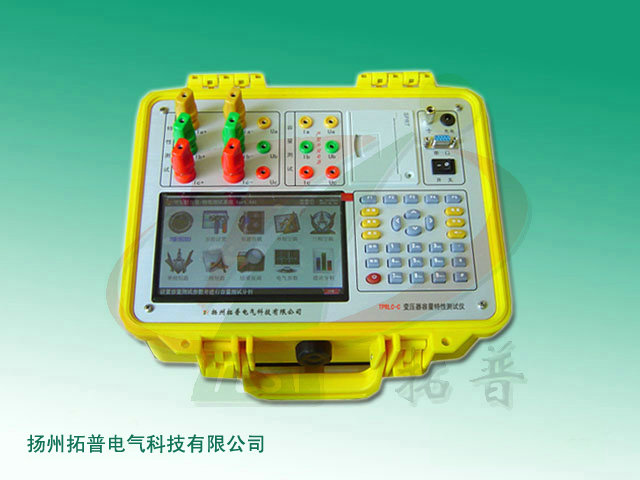

    TPRLC-C 電力變壓器容量特性測試儀是拓普電氣研發(fā)制造的用于變壓器容量、損耗參數測量的精密儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續(xù)測量500臺次；內部數字合成三相標準正弦波信號（不是簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，提高了工作效率。
    TPRLC-C電力變壓器容量特性測試儀的容量測試結果準確率高。它一種設備相當于四種設備：有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。
    該有源變壓器容量特性測試儀具有體積小、重量輕、測量準確度高、穩(wěn)定性好、操作簡便易學等特點，可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷檢測儀器。

主要功能
1、儀器內部自帶電源，自動產生三相大功率測試電源。
2、可準確測量各種配電變壓器的容量，無源測量，方便、準確。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，作為示波器使用。
9、電壓回路寬量限：電壓大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，可保證100A測量范圍，可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA～800000kVA（三相變）、5kVA～100000kVA（單相變）。
12、電池剩余電量百分數指示功能，不是簡單的虧電報警。
13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。

技術參數
1、輸入特性
有源部分：
   電壓測量范圍：0～10V
   電流測量范圍：0～10A
無源部分：
   電壓測量范圍：0～750V寬量限
   電流測量范圍：0～20A～100A內部雙量程，自動或手動選檔。
2、準確度
   電壓：±0.2%
   電流：±0.2%
   功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：-10℃～+40℃
4、充電電源：AC 160V～260V
