產品簡介

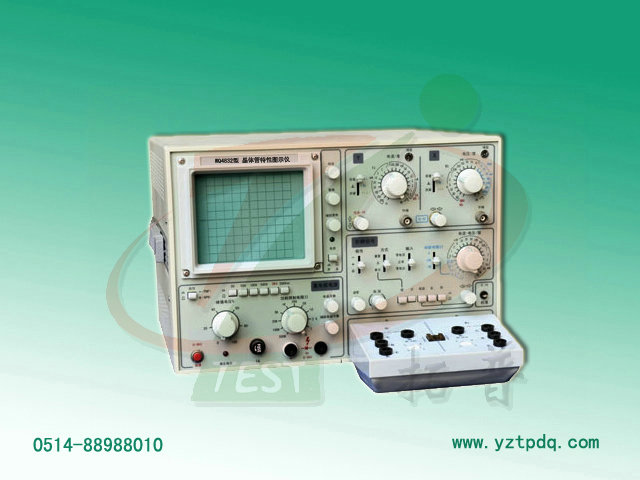

      WQ4832 晶體管特性圖示儀是拓普電氣專業生產，產品用示波管顯示二極管和各種半導體器件的特性曲線、并可測量其靜態參數的測試儀器。

技術指標
    1、Y軸偏轉因數：
          集電極電流范圍（IC）0.5μA/div---1A/div     分20檔        誤差不超過±3%
                                      （IR）50n A/div---1μA/div   分5檔          誤差不超過±15%
          基極電流或基極源電壓(      )0.01V/div    誤差不超過±3%
                                      外接輸入 0.01V/div       誤差不超過±3%
    2、X軸偏轉因數：
         集電極電壓范圍（VC）10mV/div---50V/div    分12檔      誤差不超過±10%
                                     （VD）500V/div             誤差不超過±10%
         基極電流或基極源電壓(      )0.01V/div     誤差不超過±3%
                                     外接輸入0.01V/div          誤差不超過±3%
    3、階梯信號
         階梯電流范圍： 0.5μA/級---100mA/級   分17檔        誤差不超過±5%
         階梯電壓范圍： 0.05V/級---1V/級            分5檔          誤差不超過±5%
         串聯電阻：0、10KΩ、1MΩ                      分3檔          誤差不超過±10%
         每簇級數：1~10級    連續可調
         每秒級數：200
         極性：正、負、異      分3檔
    4、集電極掃描信號
         峰值電壓范圍及電流容量：
         0---5V檔    （10A）
         0---50V檔    （1A）
         0---100V檔    （0.5A）
         0---500V檔    （0.1A）
         0---5KV檔    （5mA）
         0---500VAC檔    （0.1A）
        功耗限制電阻：0---500KΩ          分11檔         誤差不超過±10%
